184002361 - E7030 AIRBAG - LOCATION OF COMPONENTS

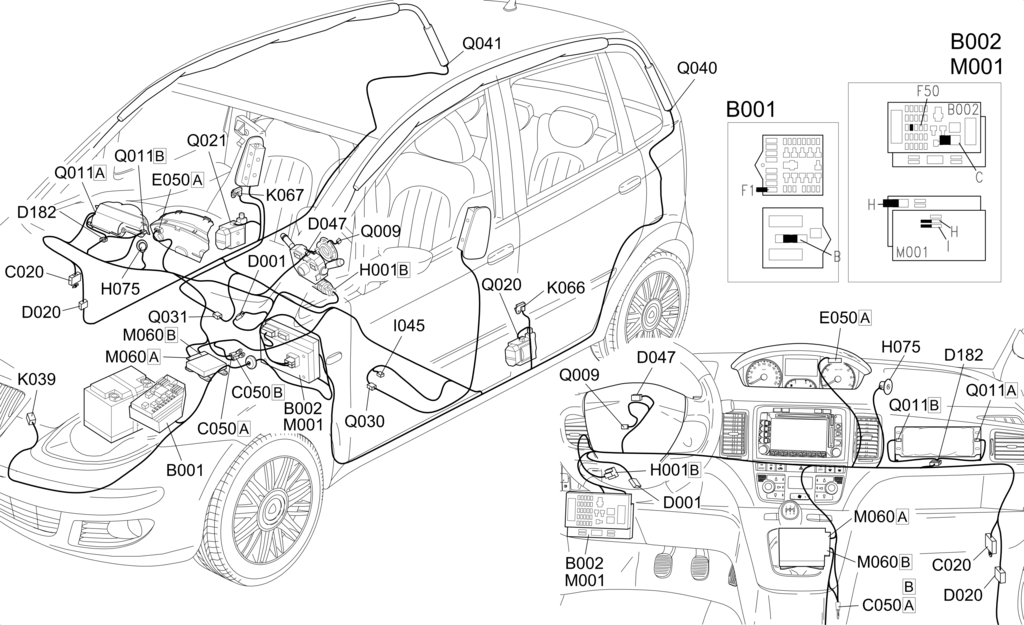

Location of components


Components

Component codeNameAssembly reference
   B1   Engine compartment junction unit    5505A
   B2   Junction unit under dashboard    5505A
   C20   Passenger side dashboard earth-
   C50   Air Bag earth-
   D1   Front / dashboard coupling-
   D182   Passenger Air Bag coupling    5580C
   D20   /Rear dashboard coupling-
   D47   Clock spring coupling    5580C
   E50   Instrument panel    5560B
   H1   Ignition switch    5520A
   H75   Passenger.side bag disabling control.    5580C
   I45   Driver''s seat belt warning light switch    7045A
   K39   Air-bag front sensor    5580C
   K66   Sensor for driver''s, Side Bag    5580C
   K67   Sensor for passenger, Side Bag    5580C
   M1   Body computer    5505A
   M10   Engine management control unit    1060G
   M60   Air bag control unit    5580C
   Q9   Driver''s Air Bag    5580C
   Q11   Air Bag in dashboard (passenger side)    5580C
   Q20   Driver''s seat belt pre-tensioner    7065A
   Q21   Front passenger seat belt pretensioner    7065A
   Q30   Driver''s Side Bag    7045A
   Q31   Passenger Side Bag    7045A
   Q40   Driver''s Head Bag    5580C
   Q41   Passenger Head Bag    5580C
